瞬檢機
瞬檢機適用于2D量測領域，透過大視野高精度的量測，可快速量測 彈簧、螺紋、手機玻璃鉆孔、小型齒輪等復雜尺寸的量測。瞬檢機可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、連接器、印刷電路板、醫療器械、鐘表、刀具等領域。
需求咨詢
任意擺放，無須手動建立坐標
自動對焦

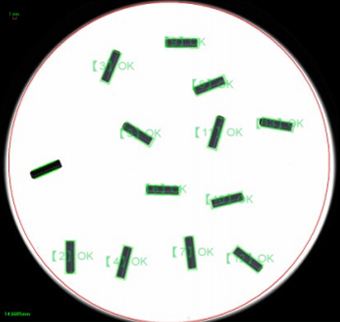

同時多工件量測
自動判定換料模式(無須按鍵)
測量數據自動輸出到指定excel表格
雙鏡頭倍率
設備規格

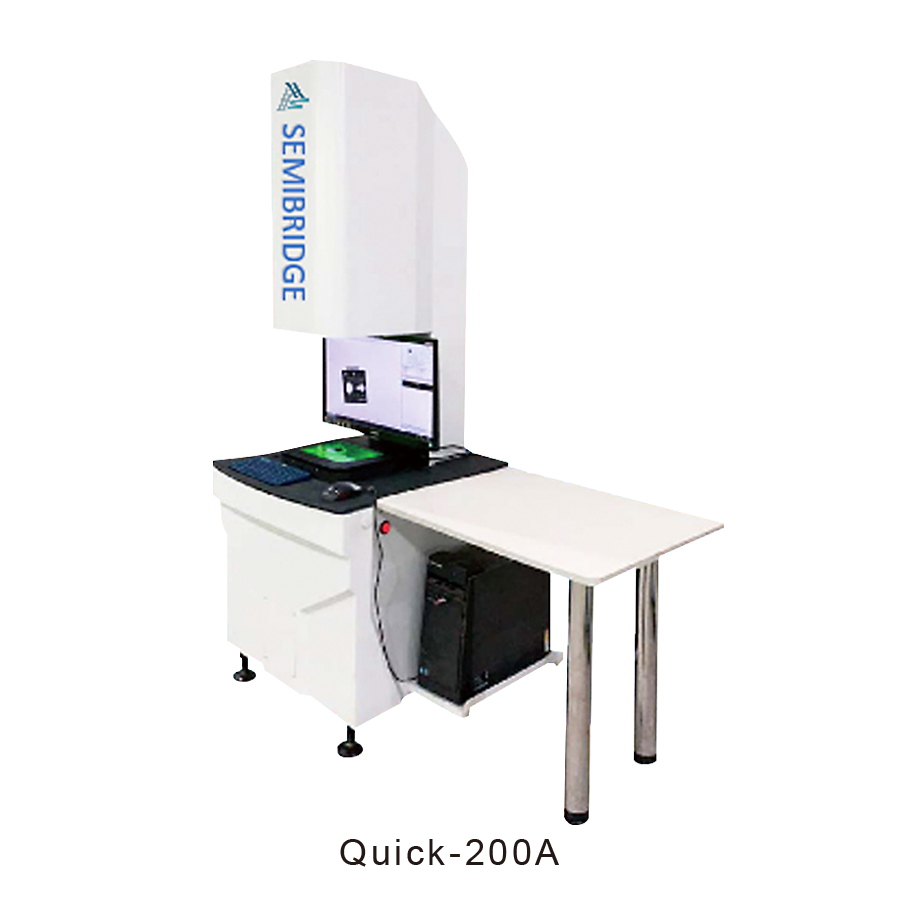

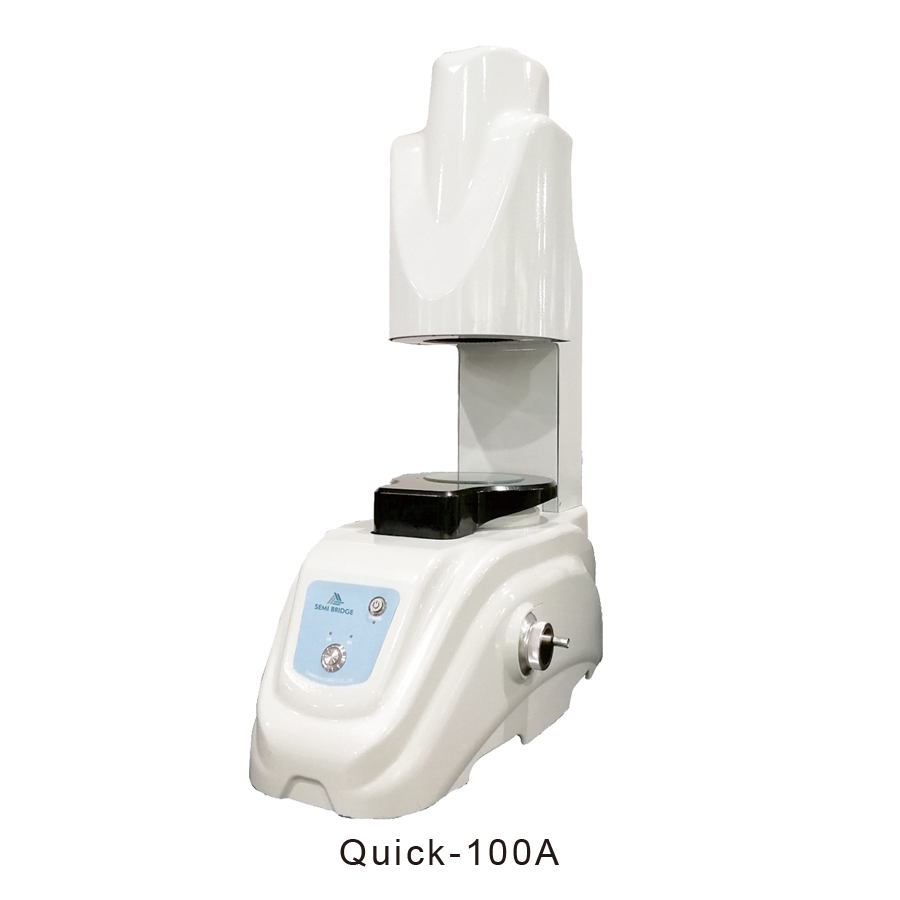

Quick-100A | Quick-100C | Quick-200A | ||
升降光源 | 無 | 有 | 無 | |
工作距離 | 120 | 410 | ||
工作承重 | 3 | 5 | ||
工作臺升降行程 | 50 | 40 | ||
對焦 | 自動對焦 | 自動對焦 | ||
驅動控制系統 | 獨立馬達控制 | 獨立馬達控制 | ||
圖像測量 | 遠心鏡頭倍率 | 0.088X-0.176X | 0.069X | |
測量視野 | 50*50、96*96 | 190*127 | ||
重復精度（μm） | 1 | 1 | ||
移動精度（μm） | ±3、±4 | ±5 | ||
景深 | ±3.6、±8 | ±10 | ||
圖像感測器 | 高品質2000萬USB3.0工業相機（索尼芯片） | |||
數位測量系統 | Quick專業軟件進行數據處理 | |||
照明系統 | 采用LED環形表面光、底光（自動最佳燈源） | |||
儀器外形尺寸（L×W×H） | 568*283*769mm | 670*740*1900mm | ||
儀器重量 | 約40kg | 約300kg | ||
使用時機
| 來料檢 |
 |
供應商來料時使用，當檢出有異常時可請供應商退換貨，避免使用劣質品，造成產品異常。 |
| 實料批檢 |
 |
產品在試做時檢測，模擬出符合產品規格的制程時才進行量產，避免浪費原物料。 |
| 量產中抽檢 |
 |
量產的過程，隨著時間的推進需要去調整制程參數，抽檢的結果可輔助微調制程參數。 |
| 出貨前檢 |
 |
為了確保出貨品質，可搭配機械手臂讓所有的產品進行檢出，提升好的產品良率。 |
專門應用
 |  |  |

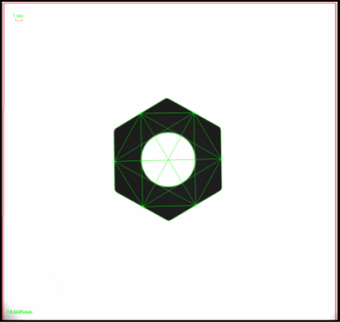

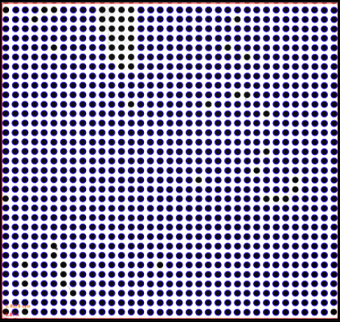

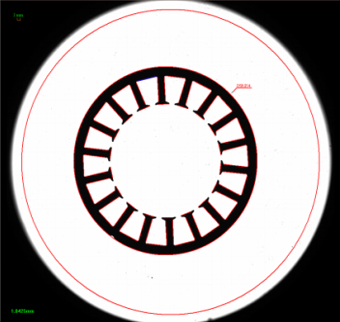

| 大尺寸工件(直徑96 mm) | 無治具工件 | 多數量量測 |
 |  |  |
| DXF對比 | 自動測圓 | 旋轉復制 |
應用實例
|  |  |

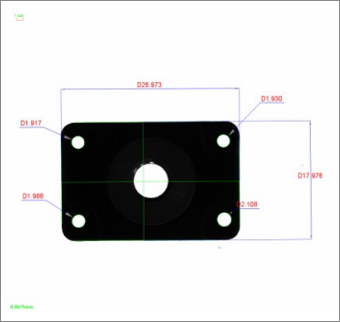

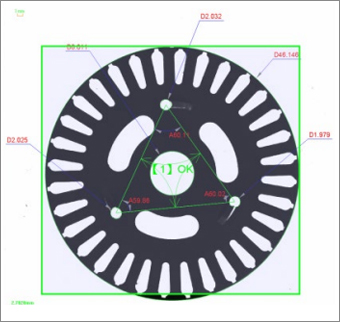

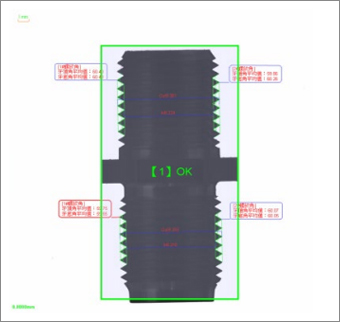

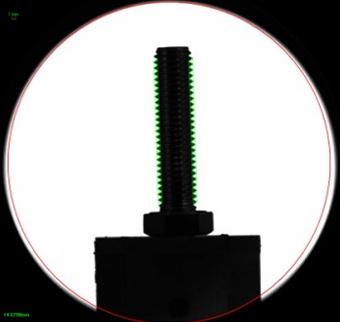

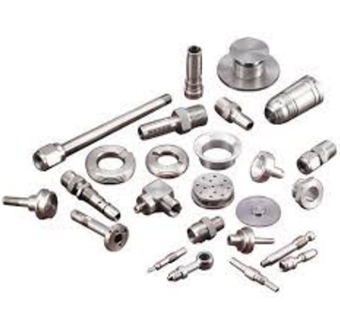

| 沖壓件 | 螺紋 | 彈簧 |
 |  |  |

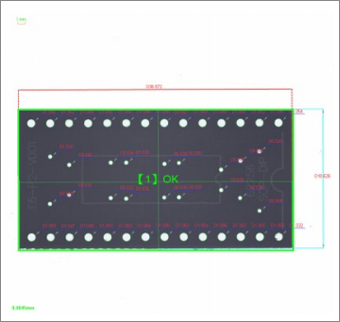

| 塑料射出件 | PCB版 | 同心度 |
特殊應用

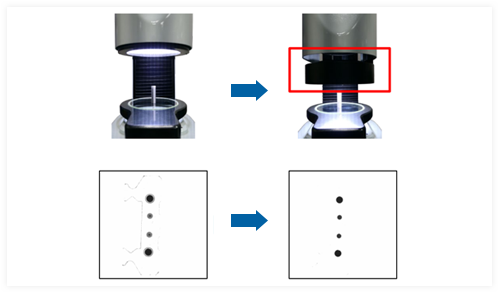

 | 升降光源 應用于盲孔或表面形貌 可選擇光源升降高度 具有4種角度的表面環光，適用多種情況 自動記錄光源高度，產品放置即量測 |

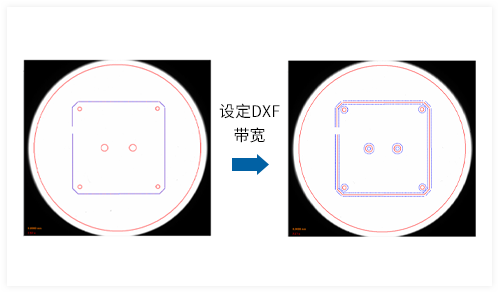

DXF比對 應用于輪廓比對 可利用Quick軟體設定DXF的輪廓 可導入客戶自身的DXF圖檔 快速檢查工件是否超出帶寬 |  |

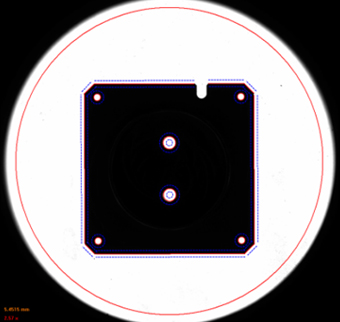

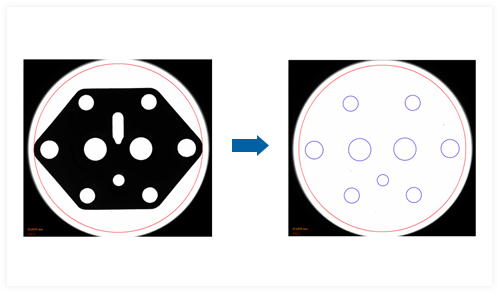

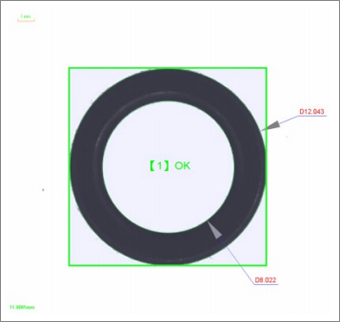

 | 一鍵量圓 應用于加工鉆孔及加速建檔 點選功能后，軟件快速量測所有圓，無需建檔也能量測 快速檢查急件、臨時件 |

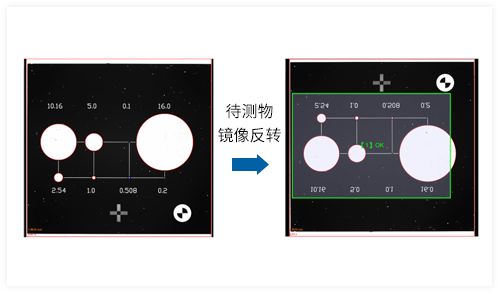

鏡像量測 應用于平面工件 解決待測物放置時哪面朝上的問題 配合任意擺放及AI功能達到換件即測量 |  |
| 升降光源 應用于盲孔或表面形貌 可選擇光源升降高度 具有4種角度的表面環光，適用多種情況 自動記錄光源高度，產品放置即量測 |
| DXF比對 應用于輪廓比對 可利用Quick軟體設定DXF的輪廓 可導入客戶自身的DXF圖檔 快速檢查工件是否超出帶寬 |
| 一鍵量圓 應用于加工鉆孔及加速建檔 點選功能后，軟件快速量測所有圓，無需建檔也能量測 快速檢查急件、臨時件 |
| 鏡像量測 應用于平面工件 解決待測物放置時哪面朝上的問題 配合任意擺放及AI功能達到換件即測量 |
